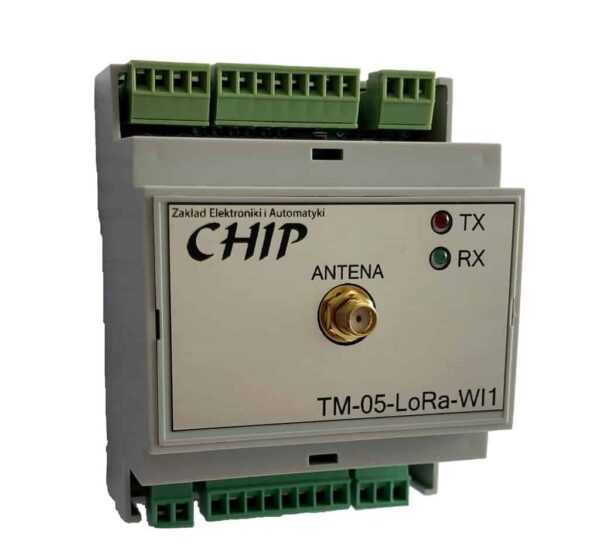

Radiowe łącze sygnałowe TM-05-LoRa-WI-1

1,098.39 Brutto

Radiowe łącze sygnałowe jest przeznaczone do tworzenia bezprzewodowego połączenia między dwoma punktami i umożliwiające przesyłanie sygnałów 10 cyfrowych i 4 analogowych w obu kierunkach. W cenie:

  • dwa moduły TM-05-LoRa
  • dwie anteny

Pobierz program konfiguracyjny dla systemu 32 i 64 bit

Opis

Każdy moduł TM-05-LoRa w tym rozwiązaniu jest wyposażony w:

  • 5 wejść cyfrowych
  • 5 wyjść cyfrowych
  • 2 wejścia analogowe
  • 2 wyjścia analogowe

Sygnały podawane na wejścia pierwszego modułu przekazywane są na wyjścia drugiego modułu, dzięki czemu utworzone połączenie zastępuje połączenie kablowe między dwoma punktami.

Modulacja LoRa wyróżnia się dużą stabilności komunikacji, odpornością na zakłócenia oraz dużą czułością która efektywnie zwiększa zasięg.

Radiowe łącza sygnałowe TM-05-LoRa-WI tworzy dwa moduły TM-05-LoRa. Każdy moduł posiada 5 wejść i wyjść cyfrowych oraz 2 wejścia i wyjścia analogowe. Sygnały podawane na wejścia modułu pierwszego przekazywane są na wyjścia drugiego modułu, dzięki czemu umożliwia zastąpienie połączeń przewodowych pomiędzy punktami pomiarowymi a przyrządami i sterownikami. Rozwiązanie umożliwia równoczesny przesył 10 sygnałów cyfrowych i 4 sygnałów analogowych.

Rozwiązanie TM-05-LoRa-WI transmituje sygnały z maksymalną częstotliwością 10 Hz na odległość do 1 km. Parametry pracy ustawiane są z użyciem aplikacji na komputer PC. Moduły TM-05 posidają wyjście statusu sygnalizujące aktywne połączenie.

Łącze sygnałowe TM-05 LoRa posiada kilka funkcji zwiększających niezawodność jego działania. Aplikacja służącą do ustawiania i odczytu parametrów wyświetla informacje o średnim poziomie sygnału radiowego na wejściu odbiornika podczas odbioru pakietu danych. Pozwala ocenić to jakość transmisji oraz przeprowadzić testy przy różnych ustawieniach mocy i anten. Z poziomu aplikacji można również odczytać aktualny poziom sygnału wejściowego. Ten parametr pozwala dobrać kanał, w którym inne urządzenia nie będą zakłócać pracy Radiowego łącza sygnałowego. Kolejnym parametrem jest wskaźnik niezawodności połączania, który pokazuje proporcję pomiędzy ilościami okresów transmisji a ilością odebranych ramek.

Dzięki wykorzystaniu technologii radiowej do przekazywania sygnałów pozwala na znaczne obniżenie kosztów wykonania połączenia między punktami w których są zbierane i przetwarzane sygnały cyfrowe i analogowe. Bezprzewodowe połączenie umożliwia szybkie dołączenie kolejnych punktów do istniejącego systemu sterującego lub monitorującego a także tworzenie mobilnych punktów pomiarowych dla celów diagnostycznych.

Obszary zastosowań:

    • Monitorowanie maszyn i urządzeń.
    • Monitorowanie obiektów i procesów technologicznych
    • Zdalne sterowanie urządzeniami
    • Systemy telemetryczne



Nazwa parametruWartość
Ilość wejść analogowych2
Ilość wyjść analogowych2
Ilość wejść cyfrowych5
Ilość wyjść cyfrowych5
Moc2,5 W (przy 24 V)
Maksymalna częstotliwość transmisji10 Hz
Pasmo przenoszeniaStandardowo: 433 MHz, Na zamówienie: 868 MHz
Maksymalny zasięg1 km (w wolnej przestrzeni)
Zakres napięć wejść cyfrowych9-30 V DC
Wejścia analogowe: praca w trybie prądowym0-20 mA lub 4-20 mA – parametr ustawiany programowo
Wejścia analogowe: praca w trybie napięciowym0-10 V
Obciążalność wyjść tranzystorowych500 mA
Wyjścia analogowe: praca w trybie prądowym0-20 mA lub 4-20 mA – parametr ustawiany programowo
Wyjścia analogowe: praca w trybie napięciowym0-10 V

Pobierz kartę katalogową
